ZSCB13系列双分裂整流变压器

产品介绍

       ZSCB13 双分裂环氧树脂浇注整流变压器是我公司研制的具有高科技含量的新式干式整流变压器，采用优质材料, 先进的生产检测设备按严格的工艺生产而成。是一种电气强度、机械强度、耐热强度很高的干式变压器。产品具有可靠性高，使用寿命长的特点。适用于光伏发电场、化工橡胶行业等。根据不同的使用环境，可配置不同的防护级。

产品优势

1. 特别适用于高海拔;

2. 同时提高了散热和耐热性能；

3. 消除了谐波影响;

4. 低压绕组特殊绝缘设计，电气性能稳定;

5. 根据不同的使用环境，可配置不同的防护等级;

产品标准

GB1094.1~2-1996电力变压器

GB1094.3.5-2003电力变压器

GB1094.4-2005电力变压器

GB1094.11-2007干式电力变压器

GB/T 10228-2015干式电力变压器技术参数和要求

产品参数

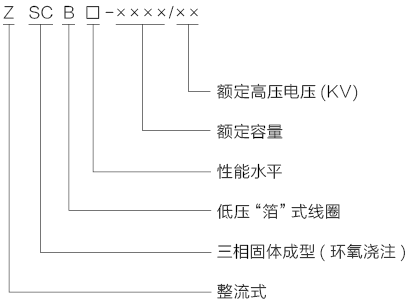

产品型号

结构原理

     该系列产品高压电压一般为6KV，10KV，35KV; 低压电压一般为0.66KV，0.4KV，0.315KV，0.27KV。低压线圈有两组出线，一组联成y 接，一组联成为d 接，其联结组别为Ｄ，do，y11 或Ｄ，y11，do，该变压器外接整流器为设备提供十二脉波直流电源。该种变压器要求可穿越运行亦可半穿越运行，为保证两低压线圈对高压线圈短路阻抗近似相等，高低压线圈采用轴双向分裂结构，其每一半高压线圈与对应低压线圈（d 接或y 接）相对应。

      这样一来，高低压线圈沿轴向磁势分布均衡，可大大减小短路时的电动力，从而提高了其抗突发短路能力。

      高压线圈为环氧树脂浇注线圈，低压为箔式线圈结构，低压引线一组从上侧引出，一组下侧引出。该系列产品已成功挂网运行，运行状况良好。
