1、产品简介
SCZB系列有载调压干式变压器是一种可以在不停电的情况下进行手动或自动有级电压调节的干式变压器,满足对电压稳定质量要求较高或电压波动频繁且幅度较大场合使用的干式变压器。现阶段使用的有载变压器均为有级调压,正常分接范围 10kV 电压等级调节范围为额定电压的 +10%—-10%,一般为九档,电压的调压范围还可根据用户要求进行设计,但最大调压范围不超过 20%。
2、有载调压变压器与正常变压器的区别
2.1高压线圈的调压抽头按开关要求设置,较正常变压器多。
2.2由于现阶段调压方式均为调匝式,因此必需外设有载分接开关进行分接匝数的安全有载切换。
2.3分接开关均外设控制器,通过控制器进行开关调压操作,可以设定为手动也可以设定自动方式。

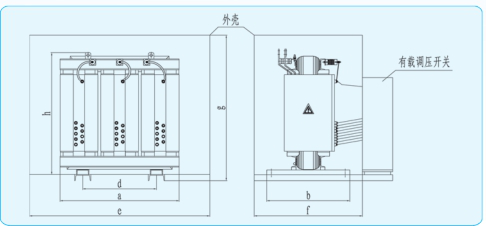

3、外形尺寸图4、产品标准
GB1094 GB/T10228 IEC60076 DIN42523
