风力发电用箱变

1、产品概述

　　风力发电用组合式变压器，是将升压变压器器身、开关设备、熔断器、分接开关及相应辅助设备进行组合的变压器，高压开关、熔断器均进入油箱，整体外形尺寸较小，其结构形式与90年代从美国引进的箱变相似，行业内称为“风电美变”。按产品结构及元件配置可分为两种，一种是全绝缘分箱式产品;一种是高压采用干式套管出线的共箱式产品。

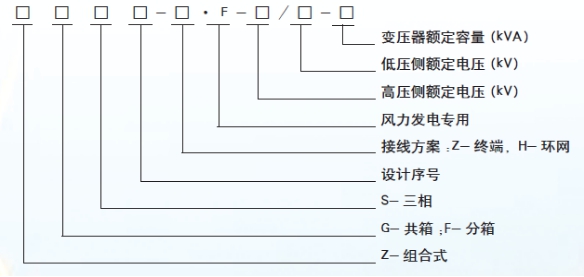

　　2、型号说明

3、产品执行标准;

　　GB1094.1-2013《电力变压器》

　　GB/T6451-2015《三相油浸式电力变压器技术参数和要求》

　　参考执行:JB/T10217-2013《组合式变压器》

　　4、使用环境;

　　◆海拔高度：≤4000米;

　　◆环境温度：最高温度+42℃，最低温度-40℃;

　　◆湿度:日相对湿度平均值不超过95%;月相对湿度平均值不超过90%;

　　◆风速：户外风速不超过45m/s;

　　◆防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2;

　　◆安装地点倾斜度:不大于3°;

　　◆安装环境:周围空气不受腐蚀性，可燃性气体等明显污染，安装地点无剧烈振动

　　◆定购本产品超出上述条件的规定时，可与本公司协商。

　　5、产品结构特点

　　◆全绝缘分箱式组合式变压器12kV、40.5kV侧出线采用全绝缘电缆预制接头，以及可触摸插拔式避

　　雷器，整个产品无裸露的高压带电体，防护等级很高，安全性可靠;

　　◆全绝缘分箱式组合变压器，变压器与高压组件置于两个相互独立的箱体内。既解决了对变压器的

　　油污染的问题，又实现了高压组件与变压器可以分别检修;

　　◆12kV产品采用插入熔断器加后备保护熔断器保护;40.5kV产品采用插入式全范围保护熔断器保护;

　　◆无渗漏，每台箱体均经过50kPa/12小时的密封试验保证油箱密封无渗漏;

　　◆高压采用干式套管出线的共箱式组合式变压器，接线方便，高压可以实现较多的进出线回路，且

　　成本较低;

　　◆设备外壳采用严格的涂装工艺进行喷涂，并喷涂防紫外线面漆，户外耐候性能强;

　　◆变压器没有单独的外壳，散热效果好。

风力发电用箱变介绍

一、引言

风力发电作为一种清洁、可再生的能源发电方式，在全球范围内得到了广泛的关注和应用。在风力发电系统中，箱式变电站（简称箱变）是一个至关重要的组成部分，它负责将风力发电机产生的电能转换成高压电力，并输送到电网中。风力发电用箱变具有结构紧凑、安装方便、占地面积小等优点，为风力发电场的建设和运行提供了重要的支持。本文将详细介绍风力发电用箱变的特点、结构、应用以及未来发展趋势。

二、风力发电用箱变概述

风力发电用箱变是一种将风力发电机产生的电能进行变压和传输的专用设备。它通常安装在风力发电机附近，将风力发电机发出的低电压电能升压至电网要求的电压等级，然后通过电缆或架空线路输送到电网中。风力发电用箱变具有高效能、高可靠性、易于维护等特点，是风力发电系统中不可或缺的重要设备。

三、风力发电用箱变的主要特点

结构紧凑，占地面积小：风力发电用箱变采用预制式结构，将高压开关设备、变压器、低压开关设备等集成在一个箱体内，大大减少了占地面积，便于风力发电场的规划和布局。

高效能，高可靠性：风力发电用箱变选用高品质的电气元件和材料，具有良好的电气性能和过载能力，能够满足风力发电系统复杂多变的负载需求。同时，其高效的散热系统和优质的绝缘材料确保了设备在高温、高湿等恶劣环境下的稳定运行。

易于安装和维护：风力发电用箱变采用模块化设计，安装简便快捷，大大缩短了施工周期。同时，其内部结构合理，便于维护和检修，降低了运维成本。

智能化管理，远程监控：风力发电用箱变可配备智能化监控系统，实现远程监控、故障诊断、数据分析等功能，提高了管理效率。运维人员可以远程监控设备运行状态，及时发现并处理故障，降低了运维成本，提高了风力发电系统的整体运行效率。

四、风力发电用箱变的结构组成

风力发电用箱变主要由高压开关柜、变压器、低压开关柜和外壳等部分组成。高压开关柜负责控制和保护风力发电机的并网过程；变压器实现电压的变换和隔离功能；低压开关柜负责电能的分配和保护功能。这些设备都集成在一个封闭的箱体内，形成一个整体配电系统。此外，风力发电用箱变还可以根据用户需求配置无功补偿装置、滤波装置等附加设备，以满足风力发电系统的特殊需求。

五、风力发电用箱变的应用领域

风力发电用箱变广泛应用于陆地和海上风力发电场。在陆地风力发电场中，风力发电用箱变通常安装在风力发电机塔筒底部或附近的地面上，将风力发电机产生的电能升压后输送到电网中。在海上风力发电场中，由于环境恶劣、运输困难等因素，风力发电用箱变需要具有更高的防护等级和更可靠的运行性能。同时，随着海上风电的快速发展和规模化建设，风力发电用箱变的市场需求将持续增长。

六、风力发电用箱变的发展趋势

随着风力发电技术的不断进步和市场规模的扩大，风力发电用箱变将朝着更高能效、更智能化、更环保的方向发展。一方面，通过采用新型材料和先进工艺，进一步提高变压器的能效水平，降低能耗；另一方面，引入物联网、大数据等技术，实现更加智能化的监控和管理功能，提高风力发电系统的运行效率和安全性。同时，随着环境保护意识的提高和可再生能源政策的推动，风力发电用箱变的市场前景将更加广阔。

七、结论

综上所述，风力发电用箱变作为风力发电系统中的重要组成部分，在电能变压和传输方面发挥着至关重要的作用。其结构紧凑、安装方便、占地面积小等特点使得它在风力发电场建设中具有广泛的应用前景。未来，随着风力发电技术的不断进步和市场规模的扩大，风力发电用箱变将继续发挥重要作用，为可再生能源的发展做出更大的贡献。
