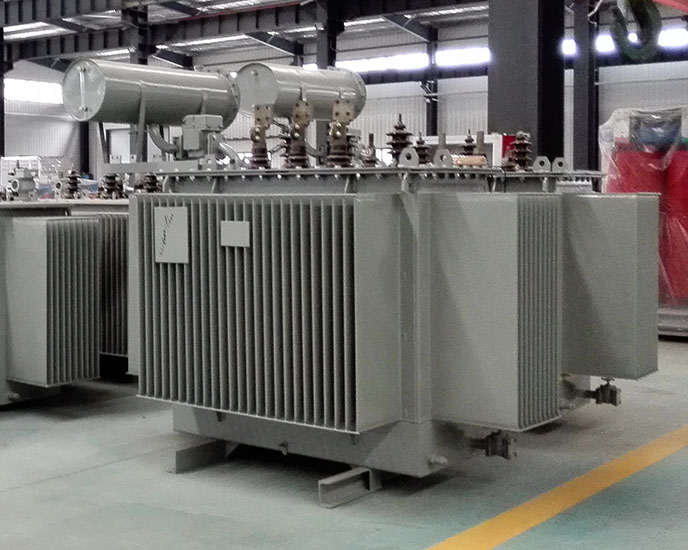

油浸式变压器作为电力系统中的重要设备，其保护装置的设置对于确保变压器的安全稳定运行至关重要。以下将详细介绍油浸式变压器的常见保护装置。
1. 温度保护装置：油浸式变压器在工作过程中会产生热量，如果温度过高，可能会导致变压器损坏。因此，需要安装温度保护装置，如温度传感器和热继电器。当变压器温度超过安全范围时，保护装置会自动断开电源或触发警报，以防止进一步损坏。
2. 过电流保护装置：在试验或运行过程中，变压器可能会受到过电流的冲击。为了防止过电流对变压器造成损坏，需要安装过电流保护装置，如断路器或熔断器。这些装置能够在电流超过设定值时迅速切断电路，从而保护变压器。
3. 差动保护装置：差动保护装置用于在变压器发生内部或外部短路时迅速断开电源。它通过比较变压器两侧的电流差来判断是否出现故障，并在检测到故障时迅速动作，切断电源，从而防止故障扩大。
4. 气体继电器保护装置：当变压器内部出现故障时，如绕组短路、铁芯烧损等，会产生气体。气体继电器保护装置能够检测到这些气体的产生，并在检测到故障时发出警报或切断电源，从而防止故障进一步扩大。
此外，油浸式变压器还可能配备其他保护装置，如调压阀、避雷器等，以应对不同的故障情况。这些保护装置的设置需要根据变压器的具体型号、运行环境和运行要求来确定。
总之，油浸式变压器的保护装置是确保其安全稳定运行的重要手段。通过合理设置和维护这些保护装置，可以有效降低变压器的故障风险，提高电力系统的可靠性。
1. 过电流保护：在变压器的电源侧安装过电流保护，当变压器的工作电流超过规定的负载电流时，在设定时间后切断变压器的电源。
2. 纵向差动保护：用于在变压器发生内部或外部短路故障时快速（无延时）切断变压器电源。除变压器本身外，其保护的故障范围还应包括负载侧一些容易发生短路事故的线路、设备和控制柜。
3. 电流速断保护：当负载侧线路或设备短路故障，纵差不能对变压器形成保护时，电流速断（无延时）变压器电源侧应设置保护，以避免因长期承受外部短路电流而对变压器造成严重损坏。
4. 气体继电器保护：变压器本体的气体继电器保护用于在变压器内部故障后报警或切断电源，以避免故障进一步扩大。有载分接开关切换油室的气体继电器保护只需连接到跳闸触点；家用真空有载分接开关的开关油室气体继电器保护需要同时连接到报警触点和跳闸触点。
5. 减压阀保护：当变压器内部故障导致油箱内压力升高时，变压器本体泄压阀保护用于切断电源，防止变压器油箱爆炸。
6. 避雷器过电压保护：易受雷击或其他过电压影响的设备或母线应设置过电压保护装置，以限制变压器的过电压条件。
7. 气道压力释放阀：这是一种重要的保护装置，当变压器内部压力过大时，可以通过释放气道压力将过多的气体排出变压器内部，以避免炸裂或爆炸事故的发生。
这些保护装置共同确保了油浸式变压器的运行，防止因电气故障、短路、过载或雷击等导致的设备损坏和事故。
